记一次CSS3和SVG实现箭头拐弯动画

　　这不最近我司的设计师又给笔者整活了，在数据大屏页面的中间位置，做了一个效果图，不过需要做一个箭头沿着路径实现拐弯的动画效果；这可咋整呢，本文就结合CSS3的特性和svg，看一下实现的思路。

实现方案

　　我们先来看一下最终的实现效果：

箭头拐弯效果

　　面对这种复杂的（奇奇怪怪）动画需求，作为老前端人了，上来肯定就是质问设计师：

你能不能做个GIF图？

　　直接贴个GIF图不就完事了，不过，设计给出了自己理由，最后出图的文件太大以及GIF图容易模糊，另一个原因其实是我们的设计做动画不专业；因此，在得到肯定不能的答复之后，设计给出的方案是：使用蒙版动画。

　　所谓的蒙版动画，也就是；类似遮罩层动画，将一个遮罩层首先覆盖在想要动画的物体上方，比如我们这里的箭头；然后随着时间的推移，逐渐的抽离遮罩层，实现动画的目的。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

　　不过这种的动画效果用在这里感觉有点low，不是很合适；因此我们还是来一点点实现吧。

offset-path

　　就在不知怎么做的时候，好在上网查资料，一眼看到了CSS新的属性offset-path给了我一丝希望；传统的CSS3动画只能实现平移、缩放、拉伸等规则的路径动画。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

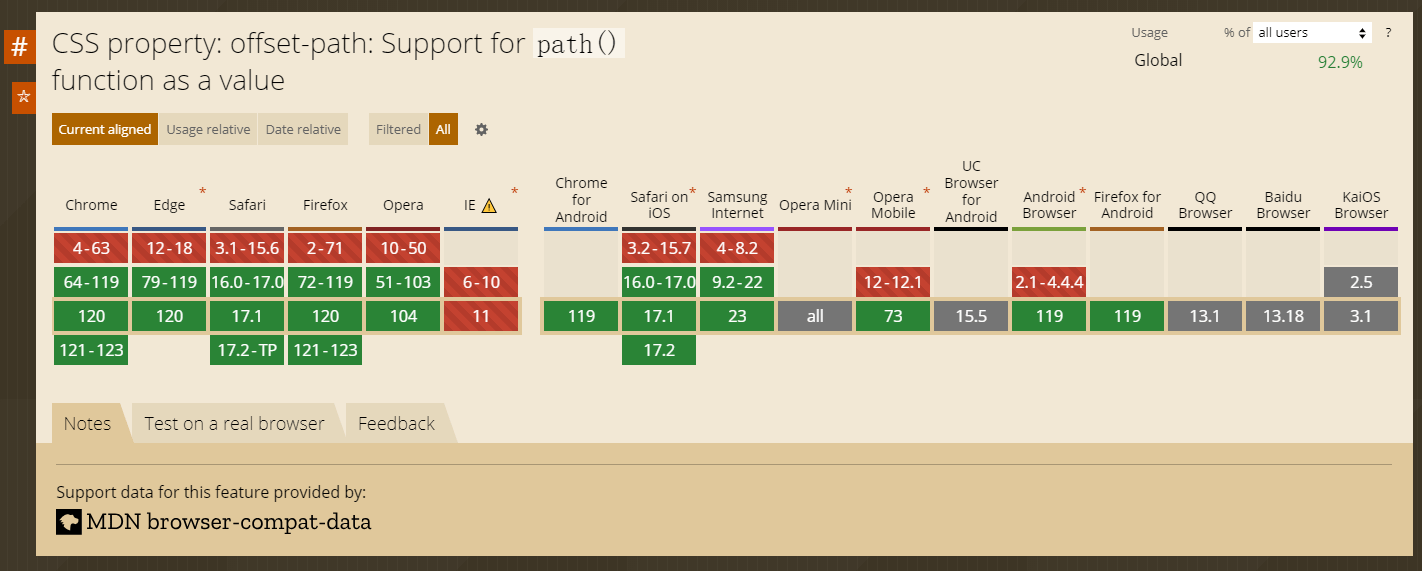

　　而offset-path这个属性就比较强大了，可以让元素沿着指定的路径实现不规则路径，可以是任何的形状；我们看下其浏览器的支持程度：

浏览器支持度

　　它的语法很强大，支持画circle（圆）、ellipse（椭圆）或者polygon（折线）等多种图形的函数，不过我们这里就使用自定义的path函数即可，传入一个path路径：

1
offset-path: path('<path-url>')

　　对路径语法不熟悉的小伙伴可以学习一下MDN路径的这篇文章；此外它还有两个重要的属性，一个是offset-distance，表示元素移动的距离，可以是px单位，也可以是百分比单位：

1
offset-distance: <length> | <percentage>

我们可以控制offset-distance属性来实现元素的动画效果，一般动画时设置从0%到100%。

　　另一个属性就是offset-rotate，定义了元素运动时的角度和方向，可以是某个具体的角度，也可以是auto，也可以组合起来一起使用，auto表示让元素运动时自己根据轨迹调整角度即可：

1
offset-rotate: [ auto | reverse ] || <angle>

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

　　因此有了上面的属性，我只要画一个div，给它一个线性过渡的背景CSS，然后让它沿着指定路径移动不就行了，说干就干。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<div class="page">
  <div class="box"></div>
</div>
<style lang="scss" scoped>
.box {
    width: 200px;
    height: 20px;
    background: linear-gradient(to left, #15db30, rgba(#15db30, 0.2));
    offset-path: path("M 10 80 C 80 10, 130 10, 190 80 S 300 150, 360 80");
    animation: move 4000ms infinite linear;
}
@keyframes move {
    0% {
        offset-distance: 0%;
    }
    100% {
        offset-distance: 100%;
    }
}
</style>

　　上面的path路径看着很复杂，其实就是一个简单的S型曲线的运动，这里我们让div沿着S型曲线运动；虽然想法很美好啦，不过现实也十分的现实，最后的效果如下：

offset-path效果

　　因为我们的div是长条的，并不是流体，所以我们看到的效果就是一长条沿着固定的轨道晃晃悠悠的移动，这肯定不行了，不能用div了。

　　那怎么办呢，笔者又思考了很久，突然一个想法又冒出来了，想起了微积分的思路；同理，既然一个div太长了，那我把它切割成多个不就行了，只要我们的刀把div切得够细，再拼接起来，用户就看不出来是拼接的，说干就干。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
<template>
  <div class="page">
    <div :class="['box', `box${item}`]" v-for="item in 20" :key="item"></div>
  </div>
</template>
<style lang="scss" scoped>
.box {
    width: 20px;
    height: 20px;
    position: absolute;
    left: 0;
    top: 0;
}

@for $i from 1 through 20 {
    .box#{$i} {
        background: linear-gradient(
            to left,
            rgba(#15db30, 1 - ($i - 1) * 0.05),
            rgba(#15db30, 1 - $i * 0.05)
        );
        offset-path: path("M 10 80 C 80 10, 130 10, 190 80 S 300 150, 360 80");
        offset-rotate: auto;
        animation: move 10000ms infinite linear;
        animation-delay: 500ms * $i;
    }
}
</style>

　　这里代码看着很复杂，其实很简单，首先我们循环了20个div，然后用scss的@for语法给20个div设置样式，这里我们给每个div一个背景颜色的从右到左线性过渡，逐渐透明，最后使用animation-delay设置一个延迟时间，效果如下：

线性效果

　　最后的效果就像一条贪吃蛇一样，从头连到尾；不过这样的实现方式可能会有问题，如果delay的间隔太久，div之间就会有空隙，如果间隔太小，就会导致div之间有颜色重叠的部分，导致颜色排布不是很均匀。

　　不过我们可以通过将div设置成宽只有几个px的长方形条状，同时把div切割的数量拉大，切成100或者200的div，这样就会好很多。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

SVG动画

　　箭头拐弯的效果我们已经实现的差不多了，只要再给它加上合适的路径即可；下面那么我们再来考虑一下，如何把箭头动画结合到背景中去；在切图时，我们肯定是需要将背景中的建筑元素切到单独的一张图片，但是箭头的轨道如果我们自己用代码实现会非常棘手。

　　因此笔者的想法是将轨道单独让设计切图出来，导出成svg，我们就可以参考svg中的代码，能够知道轨道实现的逻辑了；因此我们将整体放到SVG中实现起来会比较方便一点。

stroke-dasharray

　　首先我们看一下轨道的实现方式，轨道环的实现很简单，直接使用path，设置stroke颜色和一个opacity就可以：

1
2
3
4
5
6
7
8
<path
    d="M152.444292,118.156631 L492.312457,209.128474 C501.980784,211.716376 509.532541,219.268132 512.120443,228.936459 L603.092286,568.804625 C607.090738,583.742725 598.2224,599.093834 583.2843,603.092286 C578.541228,604.361855 573.547697,604.361855 568.804625,603.092286 L228.936459,512.120443 C219.268132,509.532541 211.716376,501.980784 209.128474,492.312457 L118.156631,152.444292 C114.158179,137.506192 123.026516,122.155083 137.964617,118.156631 C142.707689,116.887062 147.70122,116.887062 152.444292,118.156631 Z"
    transform="rotate(-45) translate(-315.5, 114)"
    fill="none"
    stroke="#2A73E1"
    stroke-width="8"
    opacity="0.2"
></path>

　　我们重点来看下轨道中间的点，这里就不得不说到svg的stroke-dasharray属性，这个属性可以用来控制实现描边的点的图案样式；它的语法很简单，就是传入一个数列：

1
stroke-dasharray="none | <dasharray>"

　　这个数列中的数用逗号和空格间隔开，比如"5, 3, 2"这种形式，那么每个数字代表什么意思呢？我们先从简单的一个数字和两个数字开始：

1
2
3
4
5
6
7
8
<path
    d="M 0,0 L 300, 0"
    stroke-dasharray="10"
></path>
<path
    d="M 0,0 L 300, 0"
    stroke-dasharray="20 10"
></path>

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

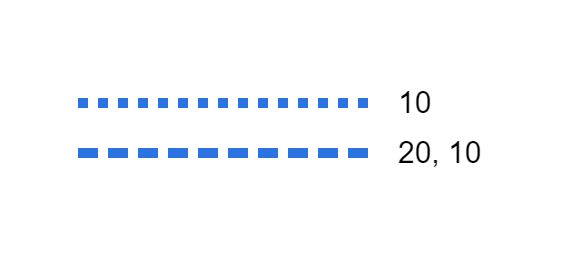

stroke-dasharray

　　stroke-dasharray中的每个数字依次来表示短划线和缺口的长度，当一个数字10的时候，表示短划线和缺口的长度都是10，因此我们就会看到它的距离是比较均匀的；而两个数字的时候，第一个数字表示短划线，第二个数字表示缺口，因此我们看到短划线较长，而缺口较短。

　　理解了上面数字的含义，我们再扩展到三个数字和四个数字来看一下；如果是奇数数字的话会比较特殊，根据MDN文档上的解释：

如果提供了奇数个值，则这个值的数列重复一次，从而变成偶数个值。因此，5,3,2 等同于 5,3,2,5,3,2。

　　由于奇数个数字在循环的时候会有一个位置衔接不上，因此这个属性定义的时候就将奇数个自动扩展到了偶数个，我们看下具体代码理解一下：

1
2
3
4
5
6
7
8
<path
    d="M 0,0 L 300, 0"
    stroke-dasharray="60, 30, 40"
></path>
<path
    d="M 0,0 L 300, 0"
    stroke-dasharray="60, 30, 40, 50"
></path>

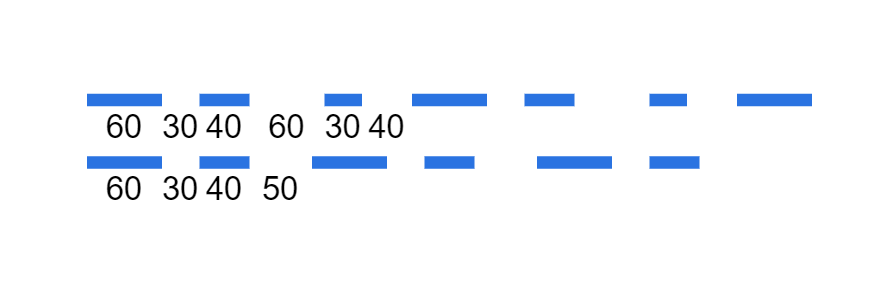

　　我们在每个短划线和缺口处用数字标记一下：

stroke-dasharray

　　我们发现，3个数字的时候，在第一次排列之后，第二次排列的时候，60所在的位置自动变成了缺口位，而不是短划线，这样自动进行了一次顺序扩展，这就是这个属性将奇数个自动扩展到了偶数个的效果；而4个数字则是照常循环排列。

　　理解了stroke-dasharray属性，我们的轨道也可以在svg下来最终完成了。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

animateMotion

　　下面的轨道有了，我们就需要将切好的箭头放到svg中，在svg中，我们使用rect来代替div；那么，如何让rect动起来呢？

　　svg也有自己的动画元素，这里使用animateMotion元素，它的作用就是让一个元素如何沿着运动路径进行移动。它的用法也很简单，在元素下层嵌入animateMotion元素，最重要的属性就是path，相当于CSS3中的offset-path属性：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<rect
    width="3"
    height="6"
    :fill="`url(#orangeGradient${item})`"
    v-for="item in 20"
    :key="item"
    transform="translate(-3, -3)"
>
    <animateMotion
        path="M583.2843,603.092286 C598.2224,599.093834 607.090738,583.742725 603.092286,568.804625 L568.5,440"
        :begin="10 * item + 'ms'"
        dur="3s"
        repeatCount="indefinite"
        rotate="auto"
    ></animateMotion>
</rect>

　　rotate属性也相当于CSS3中的offset-rotate，因此我们理解了上面CSS中的offset-*等一系列属性，animateMotion也就很好理解了。

viewBox自适应

　　通过width/height属性，我们可以设置svg画布的固定大小：

1
<svg width="200" height="200"></svg>

　　但是，在实际的场景中，我们经常需要让画布自适应外部div的宽高，以实现画布呈现大小适应页面的缩放；这里就要用到svg另一个属性viewBox了，我们看下mdn上对这个属性的介绍：

viewBox属性允许指定一个给定的一组图形伸展以适应特定的容器元素。

　　它的属性值是一个包含四个参数的列表：min-x，min-y，width，height，四个值可以用空格或者逗号分隔开；

1
<svg viewBox="min-x, min-y, width, height">

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

　　viewBox顾名思义就是视图盒子，把它理解成截图工具呈现的效果就行；简单理解，min-x和min-y就是截图的右上角的x和y坐标，width和height就是截图区域的宽度。

　　我们看下它的具体效果，首先，不带viewBox的情况下展示svg下的内容：

1
2
3
4
5
6
7
8
<svg
    width="200"
    height="200"
    style="border: 1px solid red"
>
    <rect x="0" y="0" width="50" height="40" />
    <circle cx="10" cy="20" r="4" fill="white" />
</svg>

没有带viewBox属性

　　元素正常大小显示，这时候我们给它加一个viewBox：

1
2
3
4
5
6
7
<svg
    width="200"
    height="200"
    viewBox="0 0 60 60"
>
    <!-- 其他元素 -->
</svg>

　　我们会发现两个元素放大显示了，这个也很好理解，我们在200200的画布上截出一个6060的区域，然后就会等比例放大呈现出来。

带viewBox属性

　　因此回到我们的箭头svg，为了实现自适应的效果，我们去掉svg的宽高，加上viewBox等于我们的画布宽高即可：

1
2
3
4
5
<svg
    viewBox="0 0 730 561"
>
    <!-- 其他元素 -->
</svg>

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

　　点击查看本文的实现效果。

总结

　　我们从CSS3的offset-*属性入手，了解了如何让一个元素实现非规则路径下的动画效果；然后我们为了方便，将动画效果迁移到了svg中去实现，对svg中的关键属性stroke-dasharray进行了详细的学习；最后为了实现自适应效果，使用了viewBox属性。
