GSAP实战仿荣耀官网的页面滚动效果

　　在上一篇文章中，我们对GSAP的用法有了一个简单的了解，本文我们就结合GSAP的用法教程，仿照荣耀官网MagicOS的页面，实现一个酷炫的网页效果。

整体样式布局

　　我们先来欣赏一下页面的效果，每一幕如同电影开场一样缓缓的呈现效果，大家可以点击这个链接来欣赏效果：

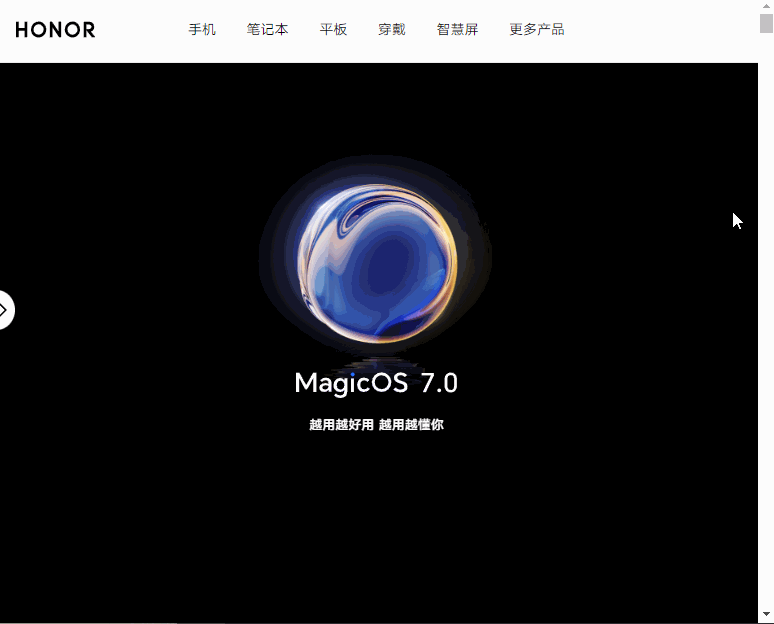

整体效果

　　在整体布局上，我们发现，它是通过多个section来划分每一屏的；这里的一屏，可以理解为一个动画效果的划分，每一屏的高度大致等于100vh。

　　大多数的section再嵌套一层.section-wrapper来包裹内部的元素，同时使用margin: 0 auto;来让wrapper左右居中：

1
2
3
4
5
6
7
8
9
10
11
<div class="main magic-os">
  <!-- 第一屏 -->
  <section class="section-hero section-dark">
    <div class="section-wrapper"></div>
  </section>
  <!-- 第三屏 -->
  <section class="section-magic">
    <div class="section-wrapper"></div>
  </section>
  <!-- 省略其他屏... -->
</div>

　　样式上，将很多屏公共的、通用样式抽离出来，放到.magic-os中，比如给section添加黑色的背景.section-dark，.section-headline是主标题，.section-intro是介绍性的文字，.section-link是跳转链接等等；不同屏有相同的布局和呈现效果，样式上也可以通用，比如.section-start呈现svg画图和.section-card-view呈现卡片式布局等等。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
.magic-os {
  background-color: #fff;
  section {
    position: relative;
    z-index: 1;
    background-color: #fff;
  }
  .section-dark {
    color: #fff;
    background-color: #000;
  }
}
// 第一屏
.section-hero {
}
// 第三屏
.section-magic {
}

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

　　而每一屏特有的样式则在下面独立出来。

首屏适配

　　首屏是整个网站的门面，体现出整个网站的特色与风格；我们看到首屏的设计还是比较简洁明了的，一个logo、主标题和slogan；随着屏幕宽度不断的缩放，文字的宽度和图片的大小也在随之缓慢的等比缩放，适配了各尺寸的屏幕。

　　缓慢的效果主要是通过transition属性来实现的，常见的用法是：transition: 1s表示过渡效果需要1秒来完成；这里我们发现后面还带有一个时间值：transition: 1s 0.5s；我们回顾一下transition的语法：

1
transition: property duration timing-function delay;

　　不难猜出来1s表示完成时间duration，0.5s表示延迟时间delay；因此上面的就相当于下面的省略写法：

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

1
transition: all 1s ease 0.5s

　　不知道大家有没有遇到多个属性需要使用transition的情形，笔者一般会偷懒，使用all让它们的完成时间差不多；但是如果几个属性的完成时间差距较大，就需要使用逗号将多个属性复合使用：

1
2
3
4
5
6
7
8
9
10
11
12
13
.box {
  width: 100px;
  height: 100px;
  border: 3px solid black;
  margin: 30px;
  cursor: pointer;
  transition: width 0.5s, background-color 1s 0.5s, transform 2s;
  &:hover {
    width: 200px;
    background-color: red;
    transform: translateY(100px);
  }
}

　　通过transition属性我们能够实现很多意想不到的动画效果。

复合transition属性

　　我们发现在.section-wrapper外层还有一个比较特殊的类名，就是.aspect-ratio，这就涉及到了如何通过CSS来实现固定宽高比。

CSS实现固定宽高比

　　首先，可替换元素（replaced element）实现固定宽高比就比较简单了，和其他元素不同，它们本身有像素宽度和高度的概念；这里说到了一个概念：可替换元素，其实就是浏览器根据元素的标签和属性，来决定元素的具体显示内容；可替换元素的内容不受当前文档的样式的影响。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

CSS可以影响可替换元素的位置，但不会影响到可替换元素自身的内容

　　比如iframe也是可替换元素，可能有自己的样式表，CSS不能影响其内部的样式；常见的可替换元素有iframe、video、img、embed；与之相对应的就是不可替换元素了，它们内容可以受CSS渲染控制；我们常见的div、p、span等大多数都是不可替换元素。

　　我们就来看下img固定宽高比，只需要设置width或者height为一个具体值，另一个属性设置为auto即可：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<template>
  <div class="wrap">
    <img src="./images/1.jpg" class="img" />
  </div>
</template>
<style lang="scss">
.wrap {
  position: relative;
  width: 50vw;
  margin: 0 auto;
  .img {
    width: 100%;
    height: auto;
  }
}
</style>

img实现固定宽高比

　　虽然上面的方式实现了可替换元素的固定宽高比，但是不适用于div、span等不可替换元素，因为它们本身是没有尺寸的，默认的高度都是0。

　　对于不可替换元素，我们能想到一种方式是通过js来实现，页面加载时获取宽度，根据宽高比rate计算出高度然后赋值style属性即可；别忘了，还需要监听resize，这样的方式也能实现。

　　另一种就是我们下面介绍的纯CSS的实现方式了，我们使用padding来撑大div的高度：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<template>
  <div class="wrap">
    <div class="cont"></div>
  </div>
</template>
<style lang="scss">
.wrap {
  position: relative;
  width: 50vw;
  margin: 0 auto;
  .cont {
    background-color: black;
    height: 0;
    padding: 0;
    padding-bottom: 75%;
  }
}
</style>

　　我们看到div元素的宽高比也是固定的了，大致相当于4/3，也就是75%。

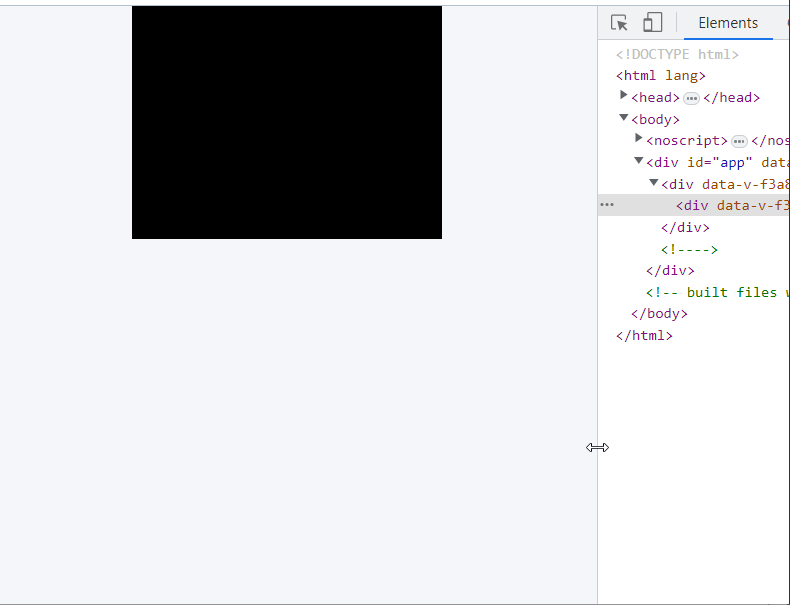

div实现固定宽高比

　　很多小伙伴肯定会好奇，为什么加了padding就能实现这样的效果；我们从mdn上来找答案，看下mdn对于padding属性的解释，当取百分比值的时候，是相当于包含块的宽度来计算的：

mdn对于padding解释

　　通过这种方式，div的高度实际上是被padding给撑开的；我们可以将上面的样式抽离成一个通用的样式.aspect-ratio；在需要用到固定宽高比的地方直接使用类名即可，给wrap元素设置一个padding-bottom样式。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
<template>
  <div class="wrap aspect-ratio">
    <div class="cont"></div>
  </div>
</template>
<style lang="scss">
// 抽离出来的公共样式
.aspect-ratio {
  position: relative;
  &::before {
    display: block;
    content: "";
  }
  & > :first-child {
    position: absolute;
    top: 0;
    left: 0;
    width: 100%;
    height: 100%;
  }
}
// 使用时给父级before加padding控制宽高比
.wrap {
  position: relative;
  width: 50vw;
  margin: 0 auto;
  &::before {
    padding-bottom: 75%;
  }
}
.cont {
  background-color: red;
}
</style>

　　这样wrap盒子就被before元素撑开了，如果我们想要在里面放入内容，还需要将div内部元素使用绝对定位充满整个内容；这种方式虽然能够实现，但是只能高度随着宽度改变而改变，缺点是并不能反过来，宽度随着高度改变。

　　W3C提出一个保持纵横比的规范属性：aspect-ratio，我们看到目前大部分主流的浏览器也已经支持了，支持率已经有90%；但是IE还是全版本不支持，如果你不需要考虑支持IE，可以考虑使用该属性。

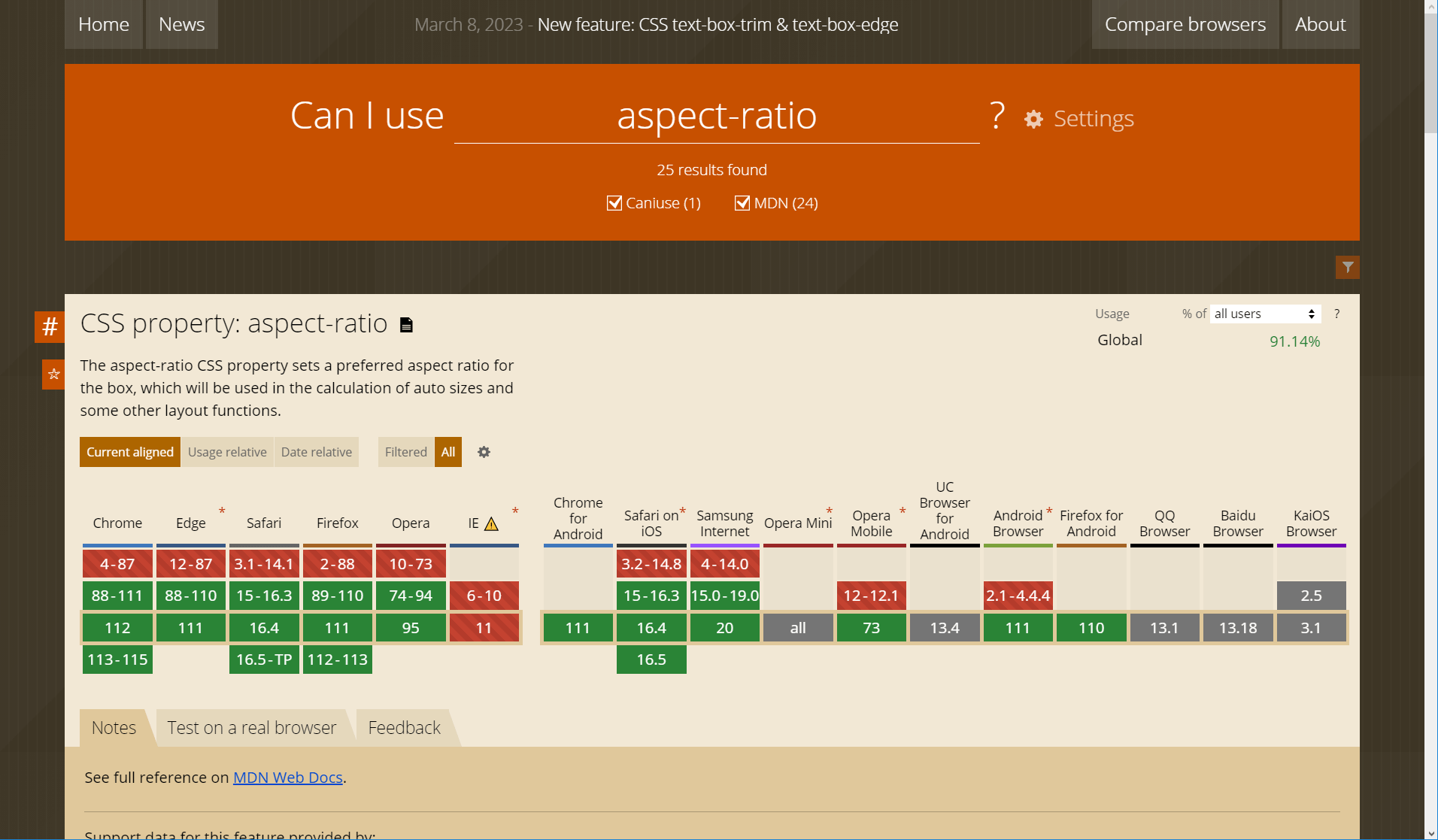

aspect-ratio浏览器支持程度

　　那么aspect-ratio如何使用呢？我们就不需要像上面的padding那样来套娃了，只需要在CSS添加一行代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
<template>
  <div class="box"></div>
</template>
<style lang="scss">
.box {
  position: relative;
  width: 50vw;
  margin: 0 auto;
  // 直接添加宽高比
  aspect-ratio: 4 / 3;
  background-color: red;
}
</style>

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

　　第二屏也是使用.aspect-ratio来实现视频元素宽高的固定比例，这里就不再赘述了。

滚动渐显

　　我们往下继续看，第三屏是滚动渐显的效果，这里就用到了GSAP的滚动触发，我们先欣赏一下页面的效果：

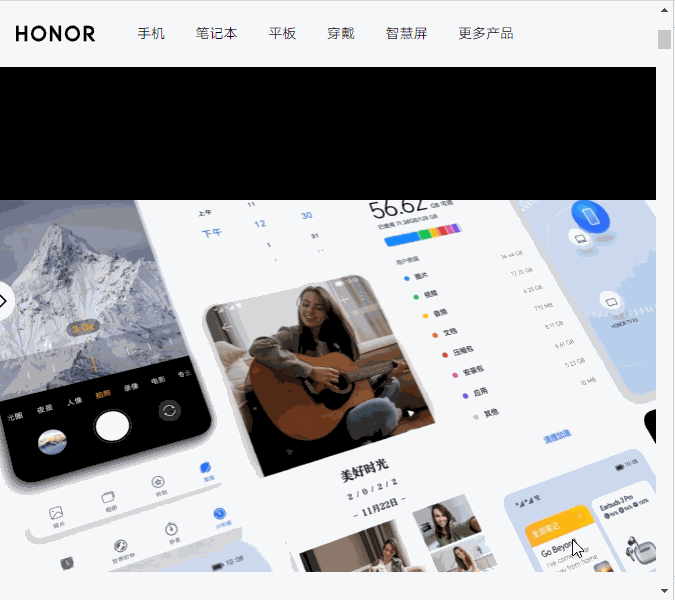

滚动触发效果

　　这一屏的页面布局也比较简单，一个section-headline标题，section-content内容包裹四个section-item模块展示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<section class="section-magic">
  <div class="section-wrapper">
    <h2 class="section-headline fade-copy fade-trigger">4大技术加持 共筑新体验</h2>
    <div class="section-content fade-copy fade-trigger">
      <div class="section-item">
        <img class="section-icon" src="./images/icon-magic-ring.svg" alt="" />
        <h3 class="section-headline-reduced">MagicRing 信任环</h3>
        <p class="section-intro">跨系统可信互联</p>
      </div>
      <div class="section-item">
        <img class="section-icon" src="./images/icon-magic-ring.svg" alt="" />
        <h3 class="section-headline-reduced">Magic Live 智慧引擎</h3>
        <p class="section-intro">平台级AI能力</p>
      </div>
        <!-- 省略其他... -->
    </div>
  </div>
</section>

　　我们发现，这里section-headline标题和section-content内容都加了两个特殊的样式fade-copy和fade-trigger，fade-copy的样式比较简单，初始化通过opacity: 0进行隐藏，同时使用transform让它在原始位置Y轴偏下方；触发时，再加上active样式就可以实现从底部滑动上来，实现渐显的效果。

1
2
3
4
5
6
7
8
9
.fade-copy {
  transition: opacity 0.5s, transform 0.5s;
  transform: translateY(50px);
  opacity: 0;
  &.active {
    transform: translateY(0px);
    opacity: 1;
  }
}

　　CSS的样式实现了，那么最最最关键的问题来了，如何在滚动时触发给fade-copy元素添加active类名呢？这里我们就用到了ScrollTrigger滚动触发了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
const triggerFn = () => {
  const triggerList = document.querySelectorAll(".fade-trigger");
  triggerList.forEach((item) => {
    const hook = item.getAttribute("data-hook") || "70%";
    gsap.timeline({
      scrollTrigger: {
        trigger: item,
        start: "top " + hook,
        toggleClass: "active",
        // markers: true,
      },
    });
  });
};

　　这里hook参数用来设置滚动触发起始的位置，默认是在距离屏幕顶部70%的高度；我们在写代码的时候，很多时候不知道元素滚动到什么时候会触发，因此可以给ScrollTrigger添加markers: true添加页面上的标记，来调试滚动条触发的位置；还不了解ScrollTrigger用法的小伙伴可以点击这里。

　　我们通过forEach循环来遍历页面上所有的.fade-trigger元素，每个元素都绑定了滚动触发的事件；因此在下面的很多地方，我们发现都是使用该类名来实现的效果。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

svg动画

　　svg绘制的动画效果，图形可以进行无限缩放，也不会失真，相较于图片也更加的灵活；说到失真就不得不提荣耀Magic5的超动态臻彩显示技术，让HDR照片和视频栩栩如生，结合荣耀鹰眼精彩抓拍，让图像永不失真。

　　本文不对svg的具体使用教程进行深入的探讨，我们简单看下gsap是如何结合svg实现强大的动画效果。

　　在第四屏、十一屏、十五屏和十九屏都有类似的svg动画效果，我们以第四屏为例，首先欣赏一下页面的效果：

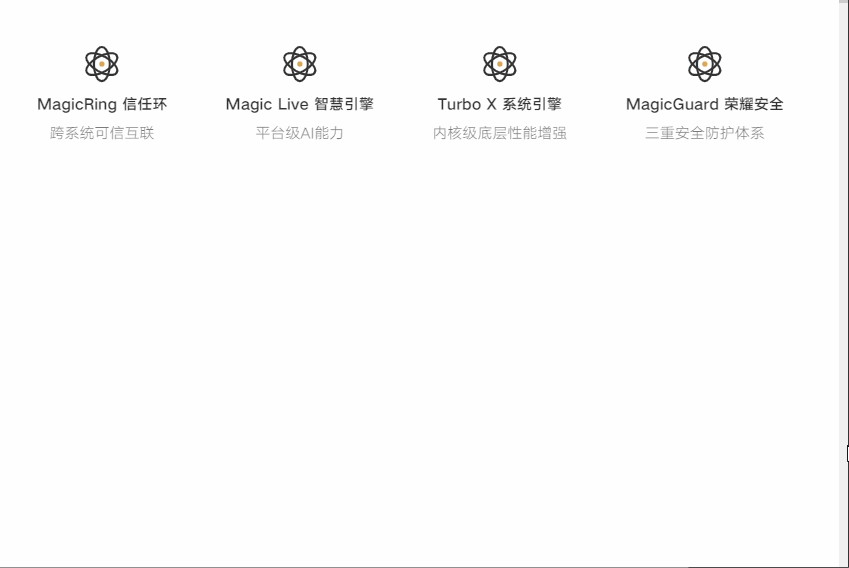

滚动触发效果

　　页面上通过前面三个ellipse元素绘制椭圆形描边，设置transform让每个旋转一定的角度，形成对称的图案；最后一个ellipse是中心的圆形。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
<g fill="none" stroke-dasharray="0 220% 0">
  <ellipse
    class="magic-path"
    cx="74.8447318"
    cy="68.4"
    rx="31.5406825"
    ry="68.2132305"
  ></ellipse>
  <ellipse
    class="magic-path"
    cx="74.8447318"
    cy="68.4"
    rx="31.4542843"
    ry="68.4"
  ></ellipse>
  <ellipse
    class="magic-path"
    cx="74.8447318"
    cy="68.4"
    rx="31.5406825"
    ry="68.2132305"
  ></ellipse>
  <ellipse
    class="magic-circle"
    fill="#D7A85B"
    cx="74.8447318"
    cy="68.4"
    rx="10.4847614"
    ry="10.5230769"
  ></ellipse>
</g>

　　图形绘制后，现在需要的就是如何让他们动起来，这里借助stroke-dasharray样式，让其实现描边的效果：

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

1
2
3
4
5
6
7
8
9
10
11
12
13
14
ellipse {
  animation: magic 1.5s linear;
  animation-fill-mode: both;
  animation-delay: 3s;
}
@keyframes magic {
  0% {
    stroke-dasharray: 0 220% 0;
  }
  100% {
    // 如果写成220% 0% 0%就是顺时针
    stroke-dasharray: 0% 0% 220%;
  }
}

　　我们的图案就像下面一样动起来了：

svg

　　很多小伙伴对stroke-dasharray这个样式可能不是很了解，我们先看下mdn上的用法：

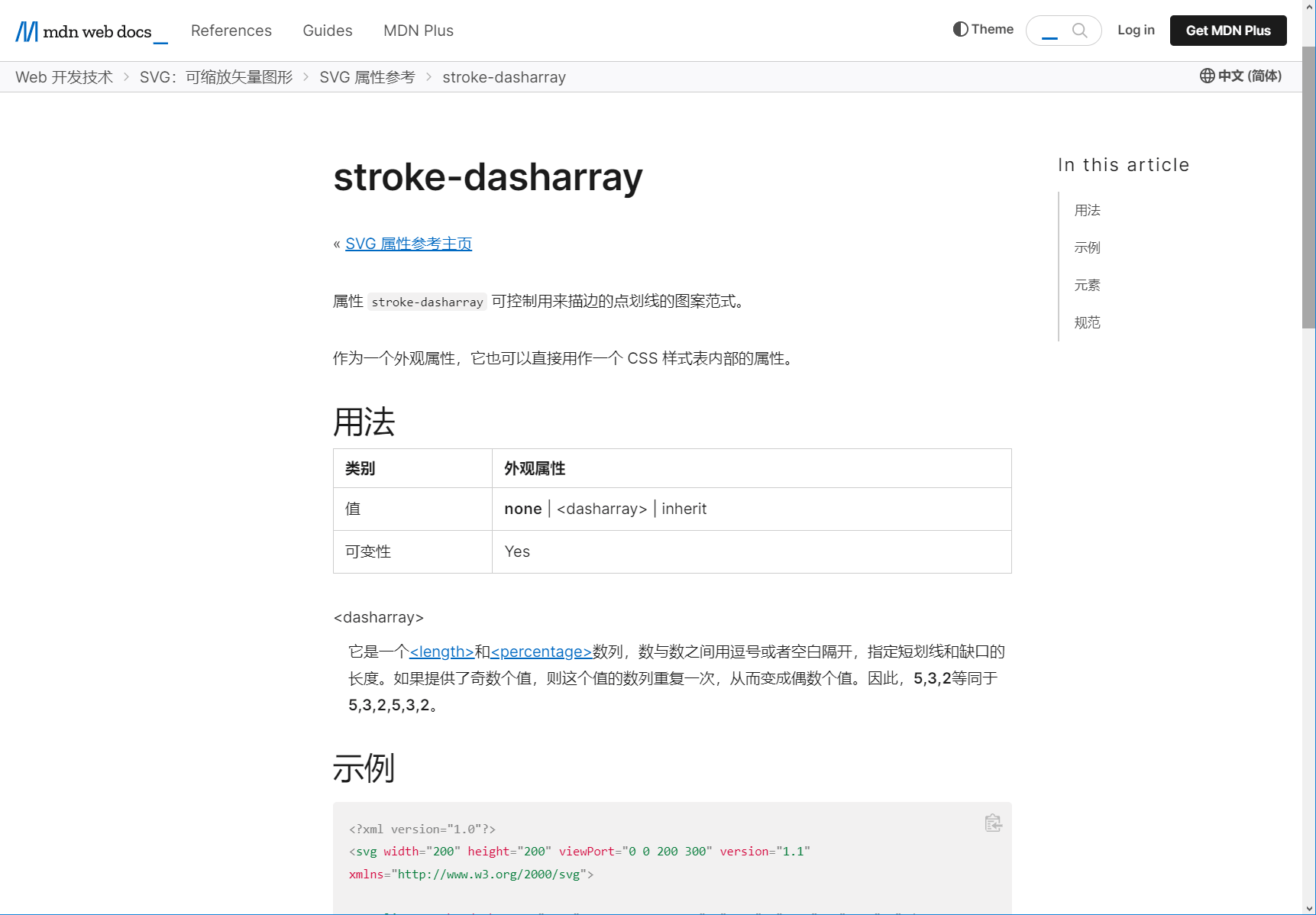

stroke-dasharray样式

　　它是由数值或者百分比组成的一个数列，数列中的数值，第一个表示点的大小，第二值表示两个点之间的空隙大小；一般的写法如：stroke-dasharray:10, 2表示点10px，点空隙2px；上面样式中刚开始0 220% 0其实相当于0 220%，表示空隙占满全部的空间，也就是不显示了。

使用stroke-dashoffset也能实现类似的效果。

　　现在图案有了也动起来了，我们就不用CSS的动画了；我们需要结合GSAP来让它和滚动条实现互动了，还记得我们之前说过，GSAP也能控制svg的属性，让svg动起来么？

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
gsap
  .timeline({
    scrollTrigger: {
      trigger: ".magic-svg",
      start: "top 60%",
      end: "bottom 100%",
      scrub: 0.5,
    },
  })
  // 让ellipse实现描边
  .to(".magic-path", {
    strokeDasharray: "0% 0% 220%",
  })
  // 让中心圆圈渐显
  .to(".magic-circle", {
    duration: 0.5,
    opacity: 1,
  })
  // 让ellipse从细到粗渐变
  .from(
    ".magic-path",
    {
      duration: 0.5,
      stroke: "#d7a85b",
      strokeWidth: 2,
    },
    "<",
  );

　　我们发现，很多动画结束后，都有相同的效果，主标题headline渐隐展示、副标题subhead和链接link都从下方滚动展示出来；这里就需要介绍一个新的函数：gsap.registerEffect，可以让我们在全局注册想要的效果，直接调用，不用每次都重复造轮子。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
gsap.registerPlugin(SplitText);

// 注册
gsap.registerEffect({
  name: "rainbow",
  effect: (target, config) => {
    let split = new SplitText(target, { type: "chars,words,lines" });
    return gsap.from(split.chars, { opacity: 0, y: -100, stagger: 0.05 });
  },
});

// 初始化调用
onMounted(() => {
  gsap.effects.rainbow(".h1");
  gsap.effects.rainbow(".h2");
});

registerEffect注册效果

　　这样注册后我们每次都需要手动调用gsap.effects，或者我们还设置extendTimeline: true，在任意时间线之后都可以调用该效果。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

1
2
3
4
5
6
7
8
9
10
11
12
13
14
gsap.registerEffect({
  name: "rainbow",
  // extendTimeline设置为true,可以直接在任何GSAP时间线上调用效果
  // 让结果立即插入到定义的位置(默认是在最后的位置)
  extendTimeline: true,
  // ...其他代码
});

// 调用
onMounted(() => {
  gsap.timeline()
    .rainbow(".h1")
    .rainbow(".h2");
});

　　这样rainbow效果就会在时间线上顺序调用；我们回到荣耀的页面注册函数上来，发现在全局注册了一个tech4的效果。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
gsap.registerEffect({
  name: "tech4",
  extendTimeline: true,
  effect: function (targets) {
    let tl = gsap
      .timeline()
      // 整个svg从放大效果回到正常
      .from(targets[0], {
        duration: 0.5,
        scale: 5,
        yPercent: 80,
      })
      // 标题逐渐显示
      .to(targets[1], {
        duration: 0.5,
        opacity: 1,
      })
      // 副标题从下向上滚动
      .fromTo(
        targets[2],
        {
          y: 60,
        },
        {
          y: 0,
          opacity: 1,
        },
      );
    // link链接从下向上滚动
    if (targets[3]) {
      tl.fromTo(
        targets[3],
        {
          y: 60,
        },
        {
          y: 0,
          autoAlpha: 1,
        },
      );
    }
    return tl;
  },
});

　　因此在动画效果结束后，都会调用这个tech4效果来对标题、副标题等元素进行处理。

1
2
3
4
gsap
  .timeline()
  // 其他的效果
  .tech4([svg, headline, subhead, link, wrapper], "<");

卡片式布局

　　我们前面介绍过卡片式布局的通用样式是.section-card-view，这种布局将两个或多个div如同卡片横向排列，随着滚动条而移动，首先也来欣赏一下页面的滚动效果：

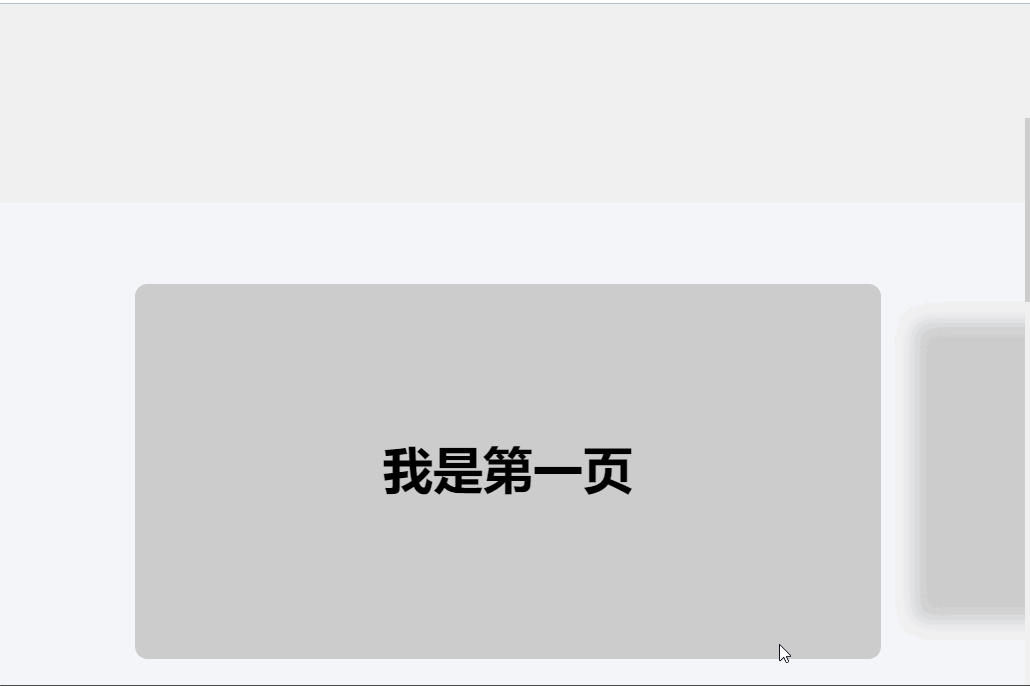

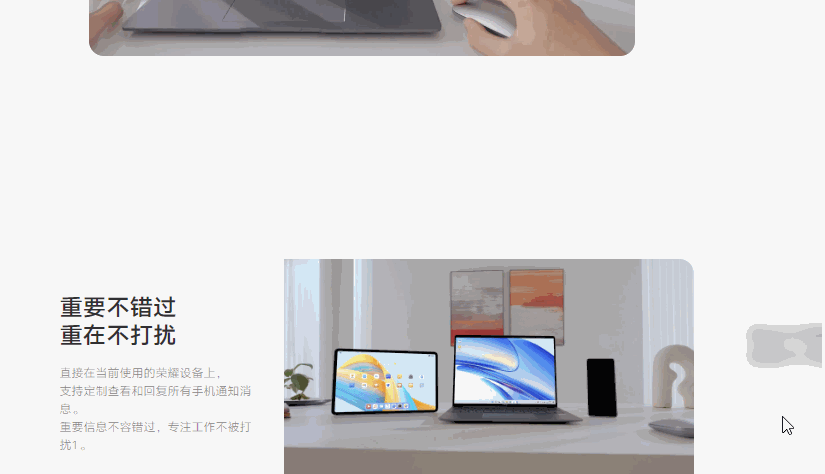

卡片式布局效果

　　页面结构看似很复杂，其实主要就三层结构：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
<template>
  <section class="section-connect-4 section-card-view">
    <div class="sticky-wrapper">
      <div class="sticky-content">
        <div class="section-wrapper">
          <div class="section-card"> <!-- 卡片内容--> </div>
          <div class="section-card"> <!-- 卡片内容--> </div>
        </div>
      </div>
    </div>
  </section>
</template>
<style lang="scss">
.section-card-view {
  .sticky-wrapper {
    height: 108.333333vw;
  }
  .sticky-content {
    position: sticky;
    width: 100%;
    height: auto;
    top: 65px;
    overflow: hidden;
  }
  .section-wrapper {
    position: relative;
    display: flex;
    width: 70.833333vw;
    margin: 0 auto;
  }
  .section-card {
    position: relative;
    flex-shrink: 0;
    width: 100%;
  }
  .section-card + .section-card {
    margin-left: 3.125vw;
  }
}
</style>

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

　　我们仔细来看下它的层级结构，首先是.sticky-wrapper设置高度108vw，用来撑开高度；中间的元素.sticky-content设置position:sticky，就是我们用来实现粘性定位的主要元素了，这样页面在滚动时就能保证内容始终距离顶部悬浮一定高度；.section-wrapper设置display:flex，是内部flex布局的容器。

　　我们发现第二个元素刚开始会有缩小并且毛玻璃的效果，弱化内容的展示，随着滚动逐渐清晰；初始化时可以通过css设置blur，来达到毛玻璃的遮罩效果。

1
2
3
4
5
.section-card + .section-card .section-card-content {
  transform: scale(0.8);
  transform-origin: left;
  filter: blur(10px);
}

　　页面有了，那如果让卡片滚动起来呢？又到了我们的GSAP开始大显身手的时候了；实现的逻辑其实也非常简单，粘性定位元素.sticky-content在滚动时保持悬浮位置不变，让其内部的flex布局元素.section-wrapper向右移动，这样就让我们有种错觉，滚动条向下时将卡片推着移动。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
const cardViewFn = () => {
  const sections = document.querySelectorAll(".section-card-view");

  sections.forEach((section) => {
    const wrapper = section.querySelector(".section-wrapper");
    const stickyWrapper = section.querySelector(".sticky-wrapper");

    gsap.to(wrapper, {
      scrollTrigger: {
        trigger: stickyWrapper,
        start: "top 65",
        end: "bottom 100%",
        scrub: 0,
      },
      ease: "none",
      x: -swiperOffset,
    });
  })
}

　　我们查找页面上所有的.section-card-view，遍历元素将其绑定ScrollTrigger事件；scrub属性将滚动条和.sticky-wrapper元素的x轴位移绑定；其实现的效果如下：

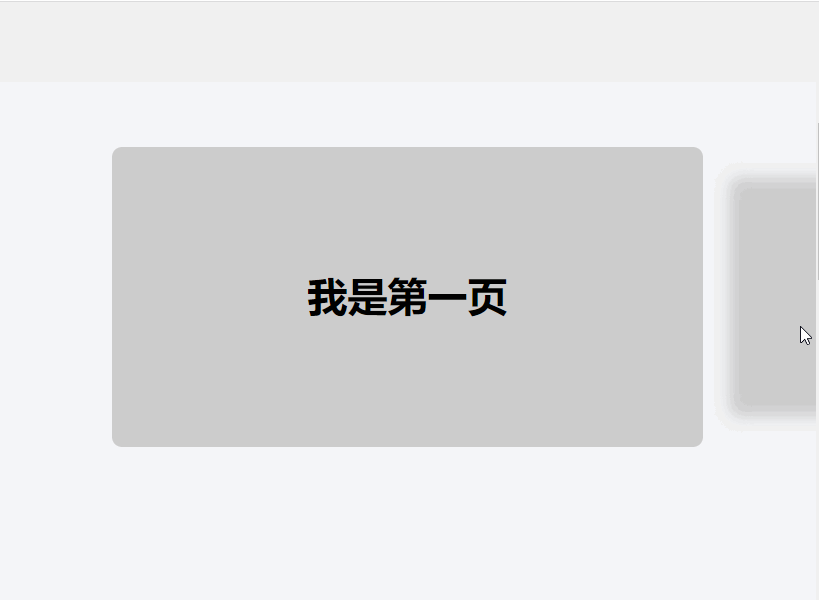

滚动位移

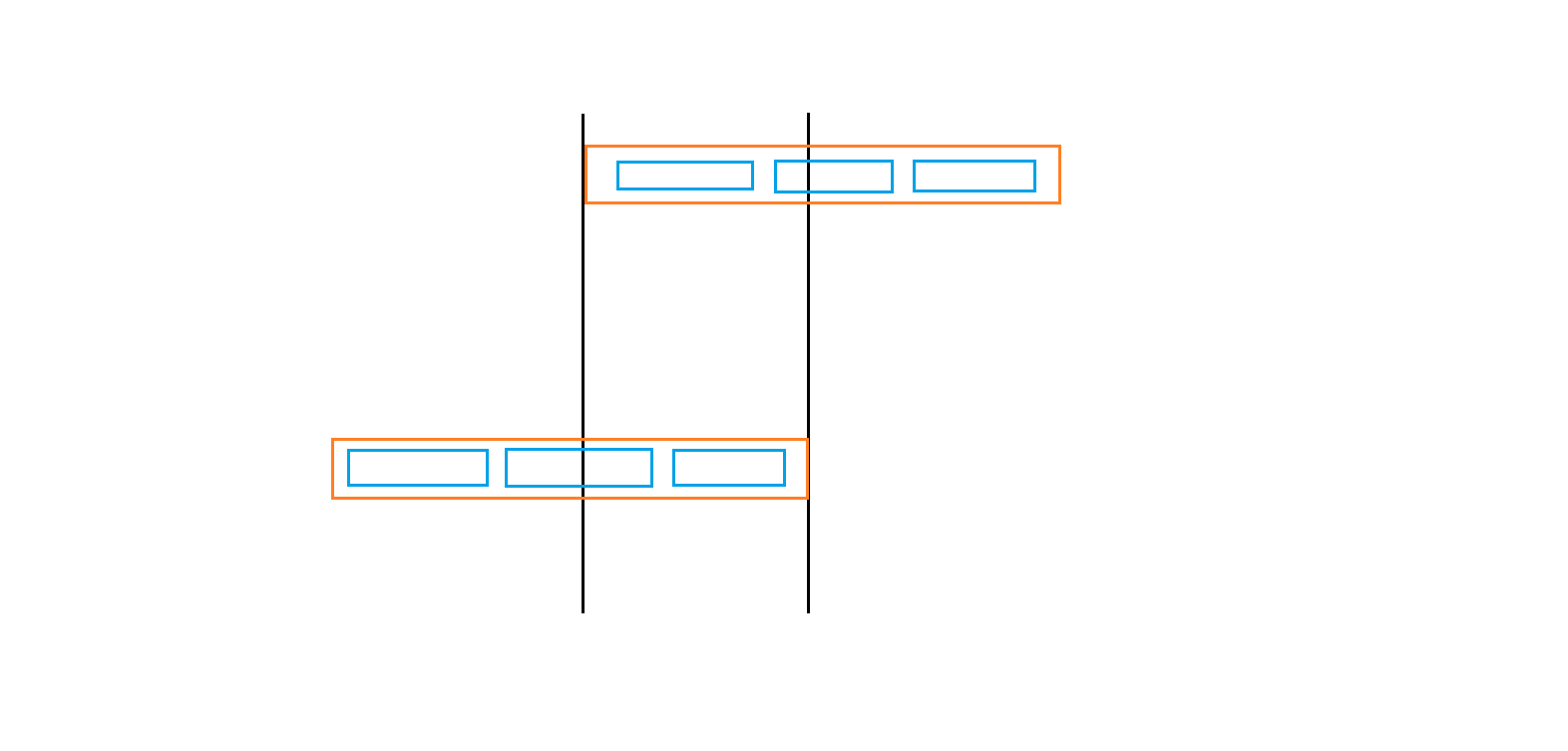

　　我们看到上面的代码中有一个swiperOffset变量，猜测就是wrapper的位移距离，那它是如何来计算的呢？我们将整个flex布局元素.section-wrapper内部的所有卡片想象成一个整体的div，它向左移动的距离就是整体的宽度减去页面的宽度，因此我们主要的工作就是计算它的宽度。

位移距离

　　计算方式直接上代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
const screenWidth = document.documentElement.clientWidth;
const cardWidth = cards[0].clientWidth;
const cardMargin = Number(window.getComputedStyle(cards[1]).getPropertyValue("margin-left").slice(0, -2));
const cardsNumber = cards.length;

const swiperOffset =
  // 距离页面左侧的宽度 * 2
  wrapper.getBoundingClientRect().left * 2
  // 每个卡片宽度 * 卡片数量
  + cardWidth * cardsNumber
  // 卡片的左侧距离 * (卡片数量 - 1)
  + cardMargin * (cardsNumber - 1)
  // 屏幕的宽度
  - screenWidth;

gsap.to(wrapper, {
  // 省略其他代码
  x: -swiperOffset,
});

　　那么现在wrapper也滚动起来了，我们就需要将第二个及其以后的卡片内容在滚动时逐渐放大清晰，去掉模糊效果。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
const cardScroll = cardWidth + cardMargin;
const stickyTop = 65;

cards.forEach(function (card, index) {
  if (index > 0) {
    const startTrigger = stickyTop - cardScroll * (index - 1);

    gsap.to(card.querySelector(".section-card-content"), {
      scrollTrigger: {
        trigger: card,
        start: "top " + startTrigger,
        end: "+=" + cardScroll / 3,
        scrub: 0,
      },
      ease: "none",
      filter: "blur(0px)",
      scale: 1,
    });
  }
});

　　最终实现的效果如下：

实现效果

　　滚动效果丝滑的如同荣耀Magic5的悬浮流线四曲面屏一样，无界视域，自在掌控。

总结

　　通过本文，我们结合实际的案例，对GSAP的使用方式有了更进一步的了解；但是由于篇幅和精力的限制，本文主要分析了滚动渐显、svg动画和卡片式布局的几个效果，实际页面中有非常丰富的效果，本文只是窥探了其中的极少一部分的效果，大家如果感兴趣可以自行在荣耀官网查看。

本文所有源码敬请关注公众号【前端壹读】，后台回复关键词【GASP荣耀官网】即可获取。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

编程
前端 动画

本网所有内容文字和图片，版权均属谢小飞所有，任何媒体、网站或个人未经本网协议授权不得转载、链接、转贴或以其他方式复制发布/发表。如需转载请关注公众号【前端壹读】后回复【转载】。
